На моём родном статоре маркировка: **5KW / 230V / 50HZ / DC / 140 / GX**. Длина пакета железа — **140 мм**.
У родного статора выходы такие:
* **230 В:** 2 силовых провода — красный и чёрный, идут на автоматы/розетки.
* **12 В:** 2 жёлтых провода.
* **На AVR:** 4 провода — 2 фиолетовых, 1 зелёный и 1 жёлтый.
* Генератор однофазный, щёточный, с AVR.
На фотографии вашего статора я вижу больше/другие выводы и клеммы, поэтому хочу уточнить: **соответствует ли электрическая схема вашего статора моей и куда подключаются все его провода? Лишние клеммы на фото — это дополнительные выводы, которые можно не использовать, или схема статора другая?**
Также прошу подтвердить размеры:

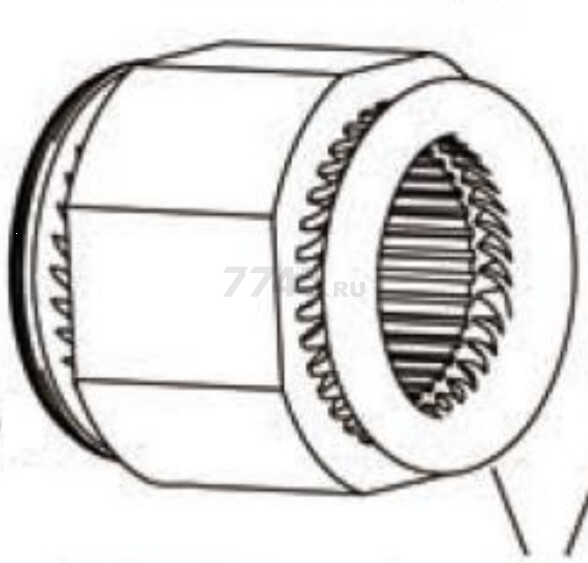

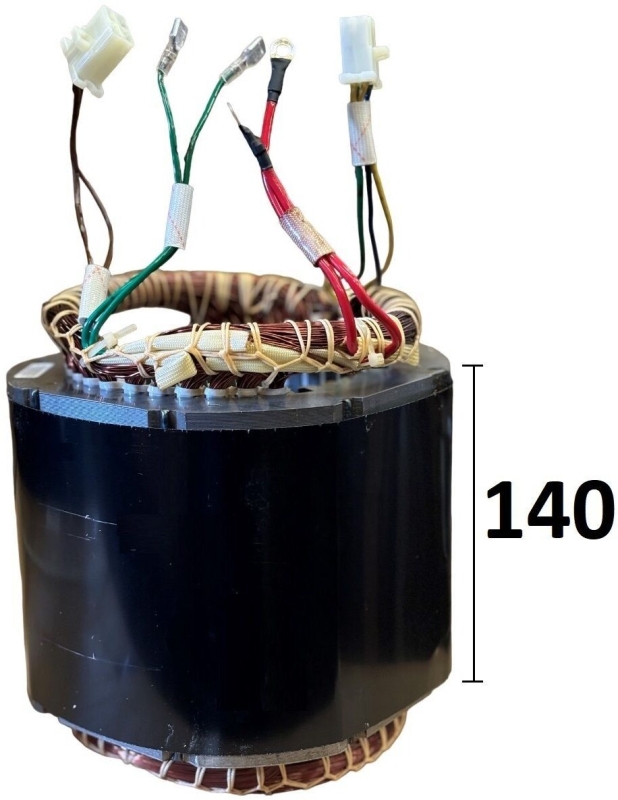

**наружный диаметр статора, внутренний диаметр под ротор и длину пакета железа.**
Мне нужен однозначный ответ: **можно ли установить ваш статор вместо моего без перемотки и переделки генераторной части?**
Добрый день
Нет, с высокой долей вероятности статор PES-03039 на ваш генератор СПЕЦ SD-6700E4 не подойдёт.
Статор PES-03039 рассчитан на 5.0 кВт (длина наборного железа 140 мм). Ваш генератор СПЕЦ SD-6700E4 выдает номинально 5.3 кВт и максимальные 5.7 кВт. Для генерации такой мощности на стандартном диаметре ротора дизельного альтернатора (тип 186FAE) требуется увеличенная длина сердечника статора — 150 мм или 155 мм. Статор длиной 140 мм просто физически не дотянется до краев вашего ротора, либо зажмет его из-за разницы посадочных щитов
Бензиновый статор PES-03039 имеет 2 дополнительных провода, идущих на электромагнитный клапан карбюратора бензинового двигателя. В дизельном генераторе СПЕЦ SD-6700E4 топливная система полностью механическая, но зато присутствует силовой выход на разъем блока автоматики (АВР/ATS) и контур предпускового подогрева, схема подключения которых принципиально отличается.
По размерам
Наружный диаметр (посадка в крышку): 190 мм
Внутренний диаметр (под ротор): 120 мм
Длина пакета железа (сердечника): 140 мм
